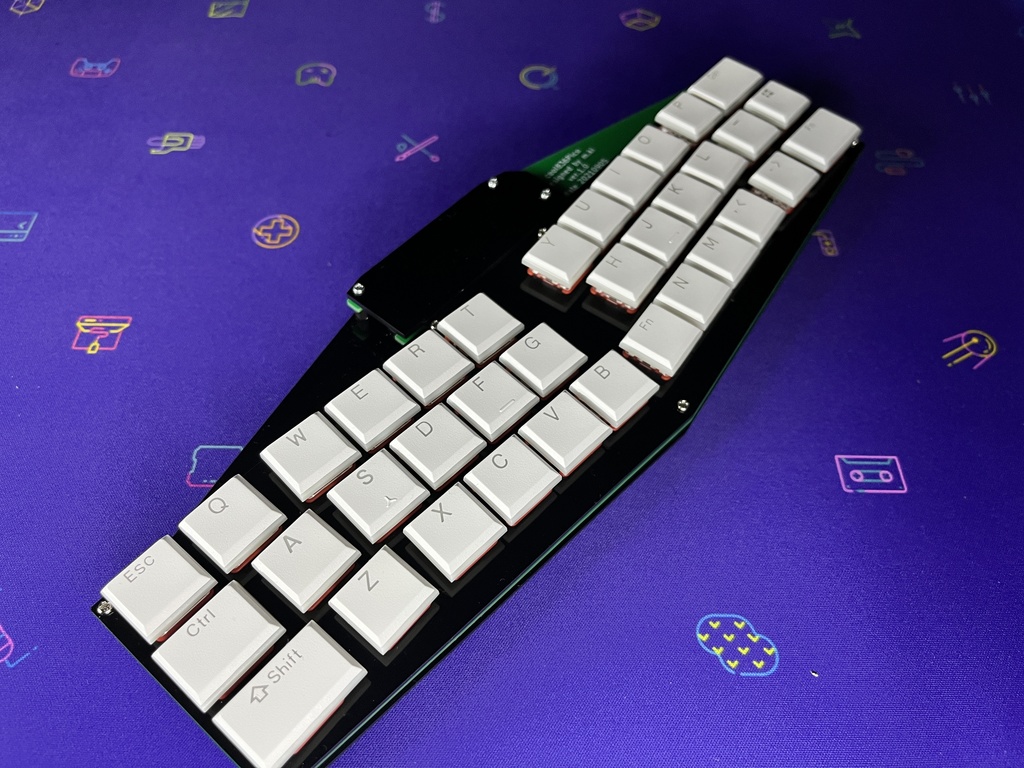

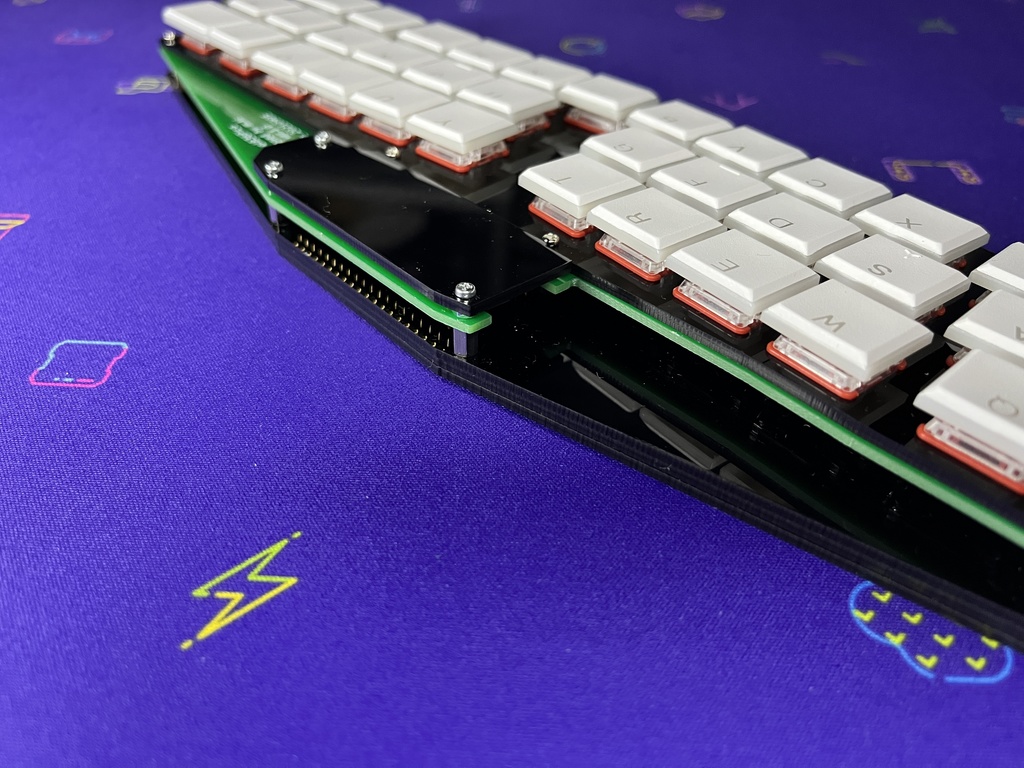

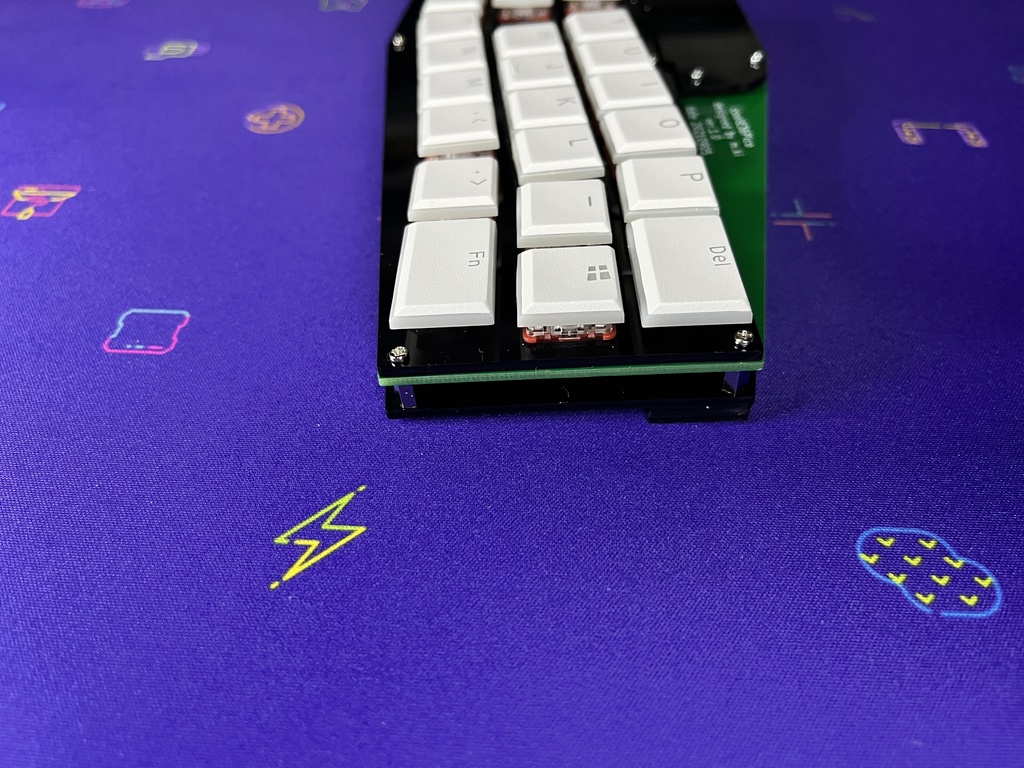

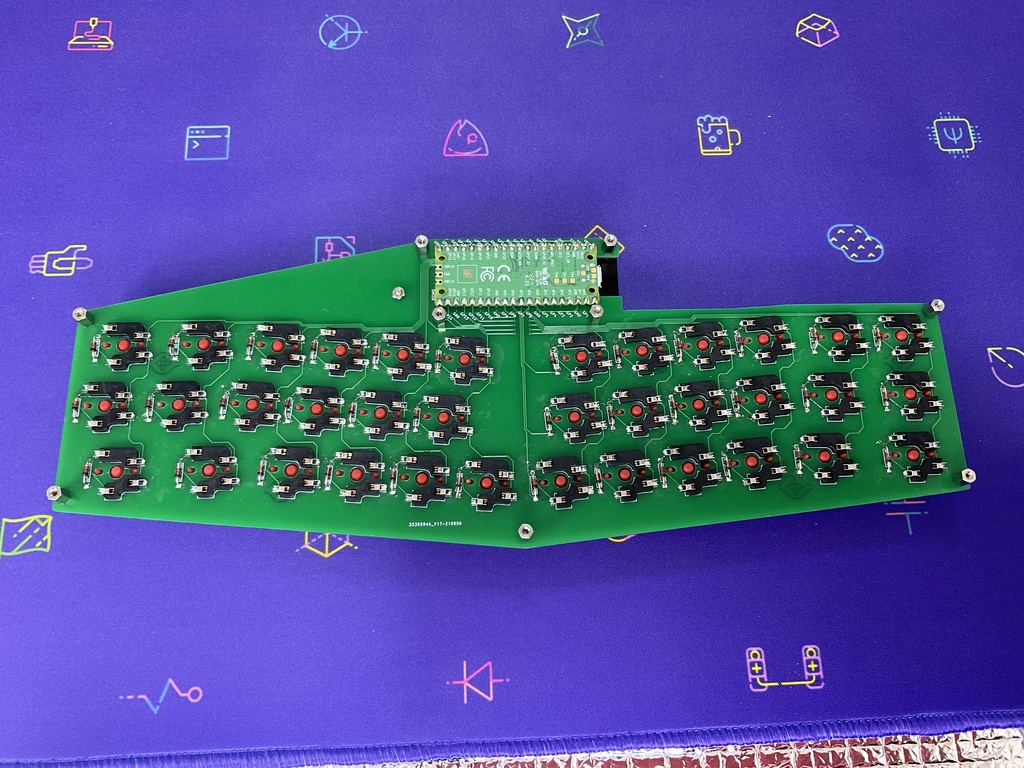

◯cool836Picoについて cool836Picoは、m.kiが設計した30％キーボードです。 キー配列は、Aliceと呼ばれるキーボードに倣ったもので、row-staggeredを中心手前に曲げたような形状をしています。 キー数を少なくすることで、指の動く範囲を狭くし、かつ手首が窮屈にならないよう配列の一部を５度外側に傾けることで、より楽な姿勢で長時間打鍵ができることをめざしました。 cool836picoは、Raspberry Pi Picoを使い、PRK_FIRMWAREまたはKMK_FIRMWAREを動かしています。 これまでのcool836Aはpro microでQMK_FIRMWAREを動かしていました。cool836picoは、PRK_FIRMWAREまたはKMK_FIRMWAREに興味がある方に試していただきたいと思います。 打鍵動画 https://twitter.com/0002ozlet/status/1449681742256689158 ◯特徴 ・30％Alice layout ・サンドイッチマウント、チルト0〜10度 ・36キー（choc及びMXソケットによるキースイッチ交換可能） ・PRK_FIRMWARE（Ruby） ・KMK_FIRMWARE（Circuit Python） ◯注意 ・このキーボードはハンダ付けと組み立てが必要なキーボードキットです。 ・組み立て済みの写真は作成例です。 ・キーキャップ、キースイッチ等別途購入なものがあります。 ・以下の説明とビルドガイドをよく読み、ご理解の上、ご購入を検討ください。 ・cool836Aと形状に違いがありますが、同じシリーズです。形状の違いは、pro microとRaspberry Pi Picoとの大きさの違いから、取り付け位置を見直したためになります。 ・cool836picoは、choc、cherryMXともソケットを使用しているホットスワップモデルです。 ・令和４年３月、同封されている部品の見直しにより価格が変更になりました。 ◯配列について 36キー以外のキーは、長押しをすることで別のキーとして入力できるので、少ない物理キーで全てのキーに対応します。例えば、Qキーを長押しすると、Altキーとして入力できます。これらの配列はご自身で変更可能です。 ◯同封されている部品 １　PCB　１枚 ２　スイッチプレート　１枚 ３　カバープレート　１枚 ４　ボトムプレート１式（３枚） ５　スペーサー（M2 3mm）　７本　※１ ６　スペーサー（M2 6mm）　９本 ７　スイッチソケット　 36個　※MX互換のもの ８　ダイオード　36個 ９　ネジ（M2 4mm）　　３本 １０　ネジ（M2 8mm）　　16本　※２ １１　ナット(M2)　４本 １２　クッションゴム　４個 ※１　chocスイッチ使用の時は、必要ありません。 ※２　chocスイッチ使用時は、ネジ（M2 6mm）が７本、ネジ（M2 8mm）が９本、必要となります。 ◯別途、購入が必要な部品（１） １　キースイッチ　36個 　※MX互換のもの ２　キーキャップ　36個 　※MX互換のもの　※３ ３　Raspberry pi pico １個 ４　コンスルー（スプリングピンヘッダ）または細ピンヘッダ　１組（２個）※20ピン ◯別途、購入が必要な部品（２） chocスイッチで使用する場合、必要となります。 １　キースイッチ　36個 　※choc 　※３ ２　キーキャップ　36個 　※choc ３　キーソケット　36個　※choc　 ４　ネジ（M2 6mm）　７本 　 ※３　キーキャップの構成は、1U×32、1.25U×2、1.5U×1、1.75U×1ですが、全て1Uキーでも構いません。 キーキャップのレジェンド（キーキャップ上面の印字）とキーレイアウトのキーのサイズが一致しません。 レジェンドよりも使い勝手のよいキーレイアウトを優先しています。 ※別途、購入が必要な部品は、TALP KEYBOARDSさんや遊舎工房さん等で購入できます。 ◯ビルドガイド https://github.com/telzo2000/cool836pico/blob/main/buildguide_cool836pico.md
